リードってなんだ?

リードはコンサーティーナ、アコーディオン、バンドネオン、笙などの(フリーリード)楽器で音を出すためのかなめの部品です。

Bastari / Stagi（バスタリ・スタジー）のコンサーティーナはアコーディオンリードを使用しています。

アコーディオンリードは金属製のリードプレートにリードとリードバルブ(さぶた革)が表と裏に取り付けられています。

リードの取り付け方

表と裏のリードの音は

• イングリッシュ・コンサティーナでは同じ音
• アングロコンサーティナでは違う音

が取り付けられています。

リードは金属の鋲、リードバルブ(さぶた革)は接着剤(クリアボンドが良いとのこと)で止められています。

リードバルブ(さぶた革)の役目

リードバルブ(さぶた革)は、その音を鳴らす際に蛇腹を押し引きした時、押しの場合は引きの音が出ないように閉じる、引きの場合は押しの音が出ないように閉じる役目があります。

リードバルブ(さぶた革)の材料

リードバルブ(さぶた革)は革で作られていました。反発力を増すために何枚か重なっていたり、金属の針金が設置されていることもあります。
近代になってからプラスチックのリードバルブ(さぶた革)が作られ、それが使われていることがあります。

リードバルブ(さぶた革)を交換するときのために長さを計測

リードバルブ(さぶた革)は演奏しているうちにソリが出たりします。そのソリが戻らないとノイズや空気漏れの原因になります。

そこでいつかの修理の時のため、またリードバルブ(さぶた革)を注文するため、2機種のBastari / Stagi（バスタリ・スタジー）イングリッシュ・コンサーティーナリードバルブの長さを計測しました。

計測結果

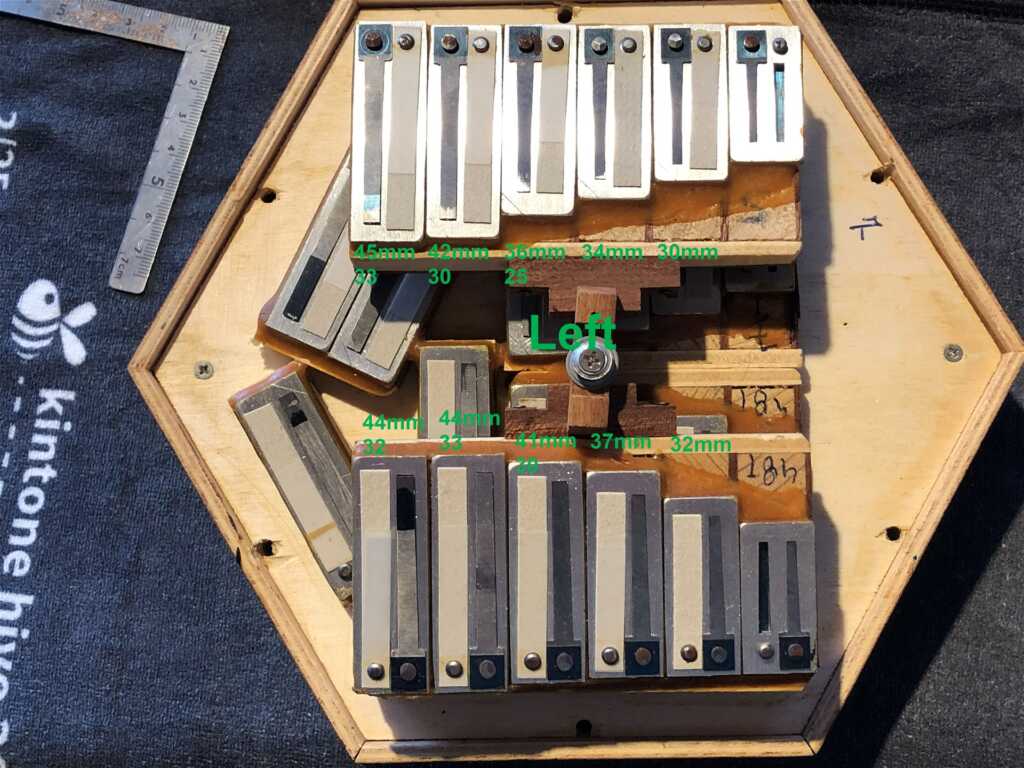

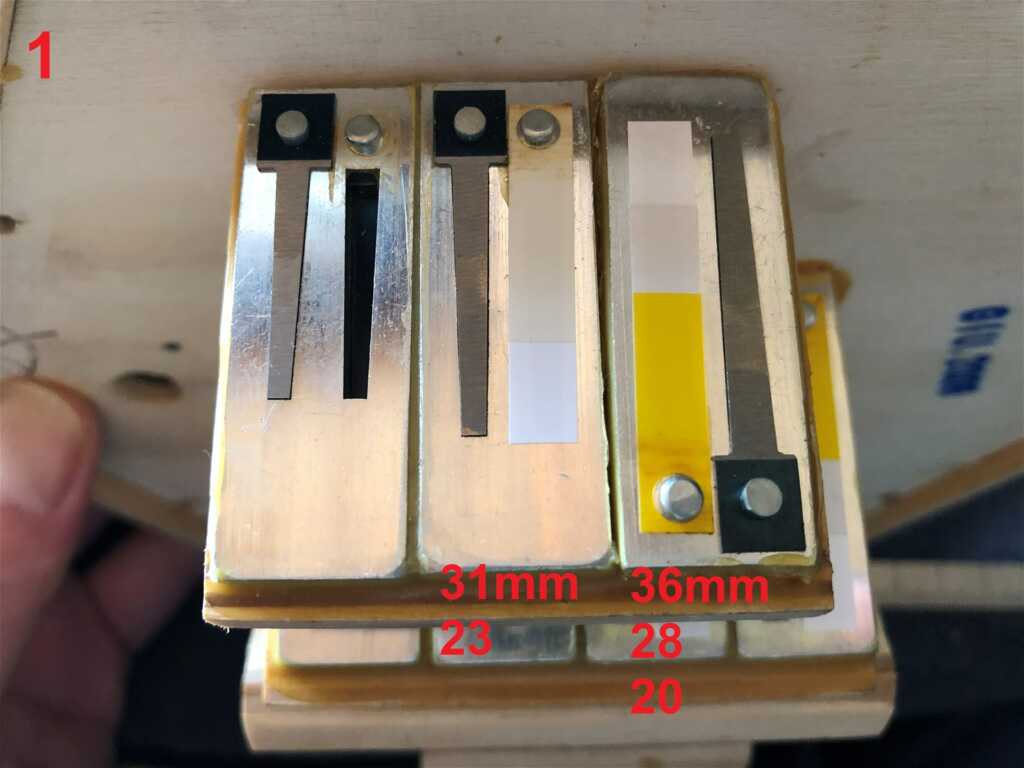

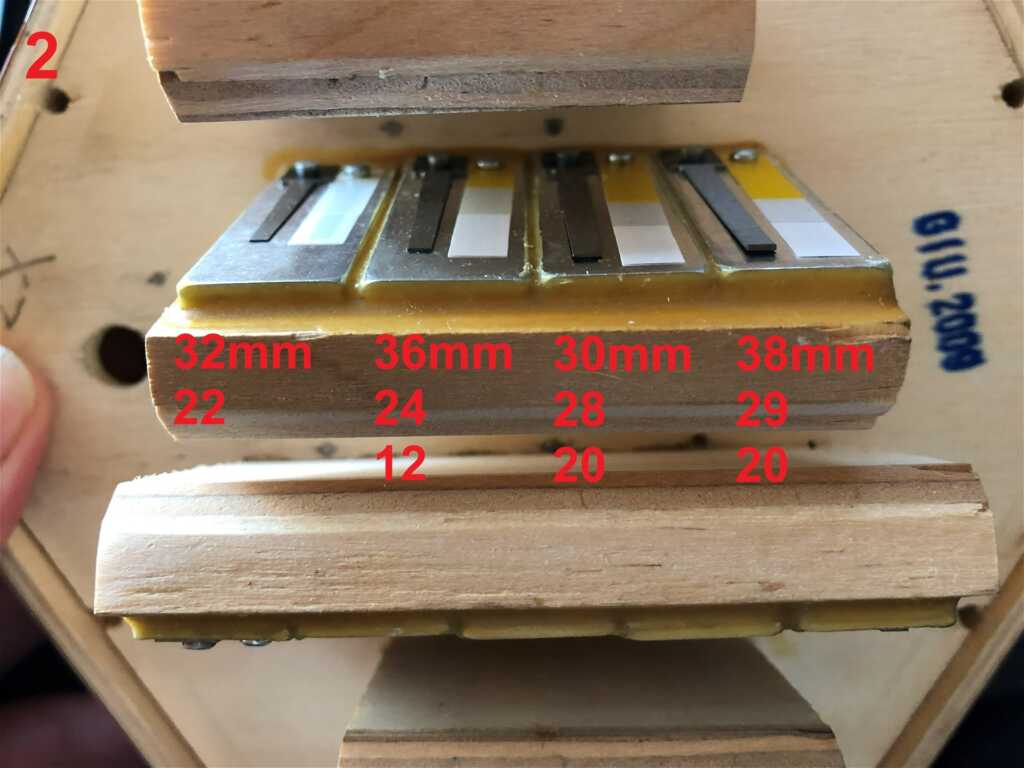

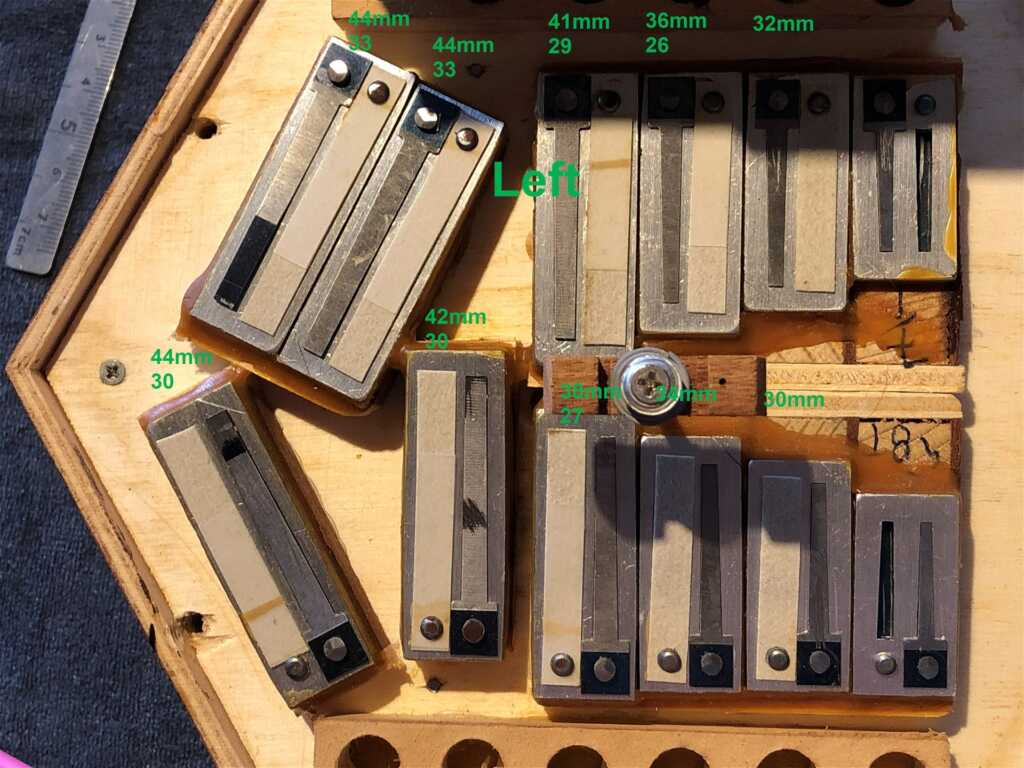

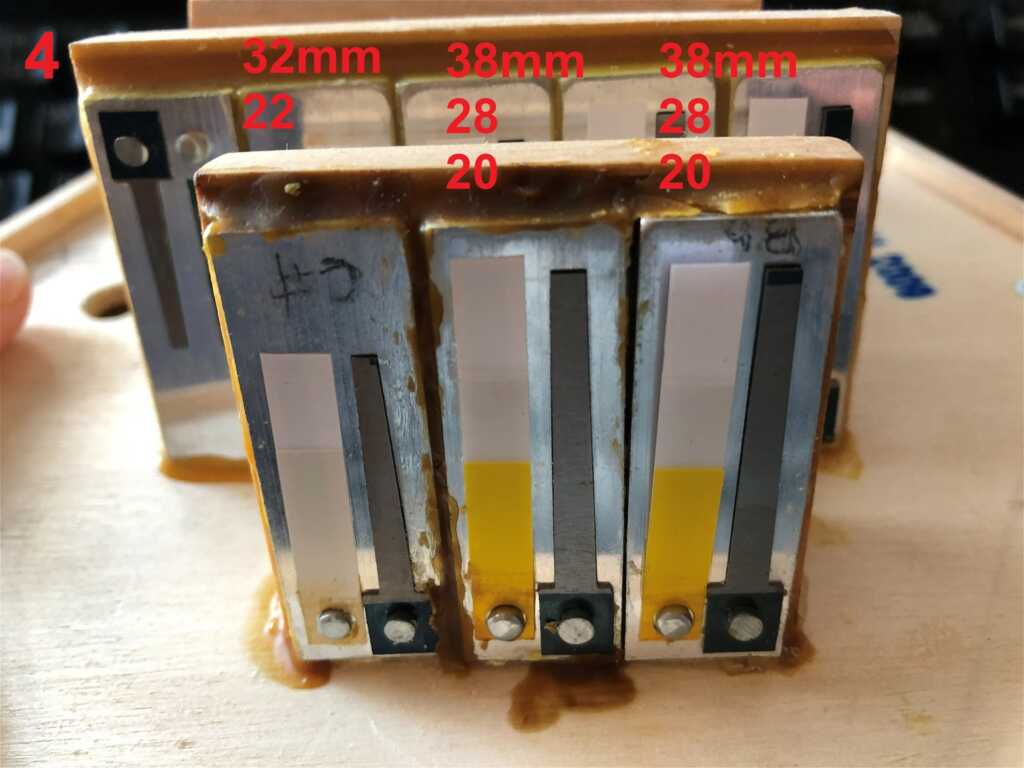

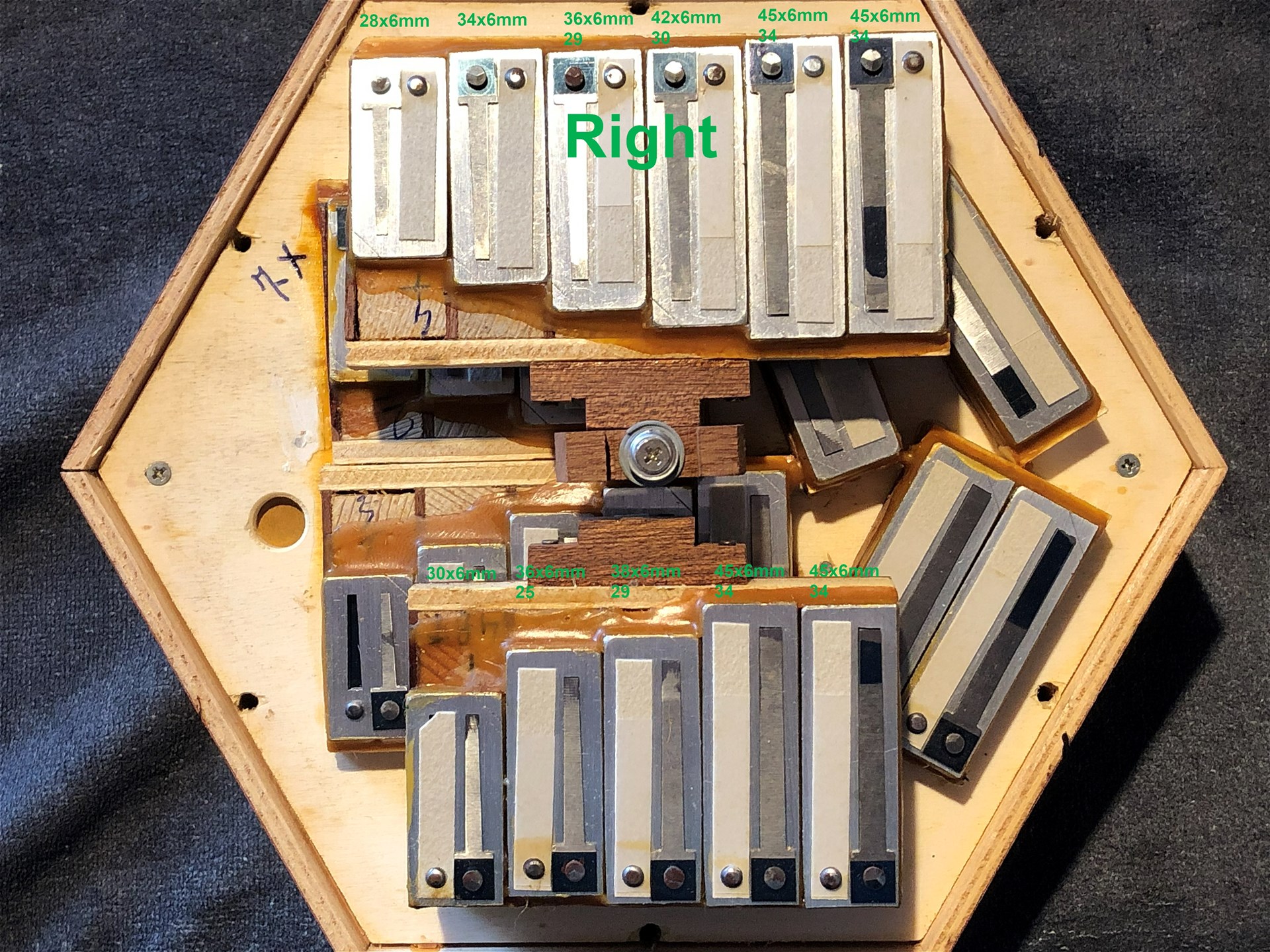

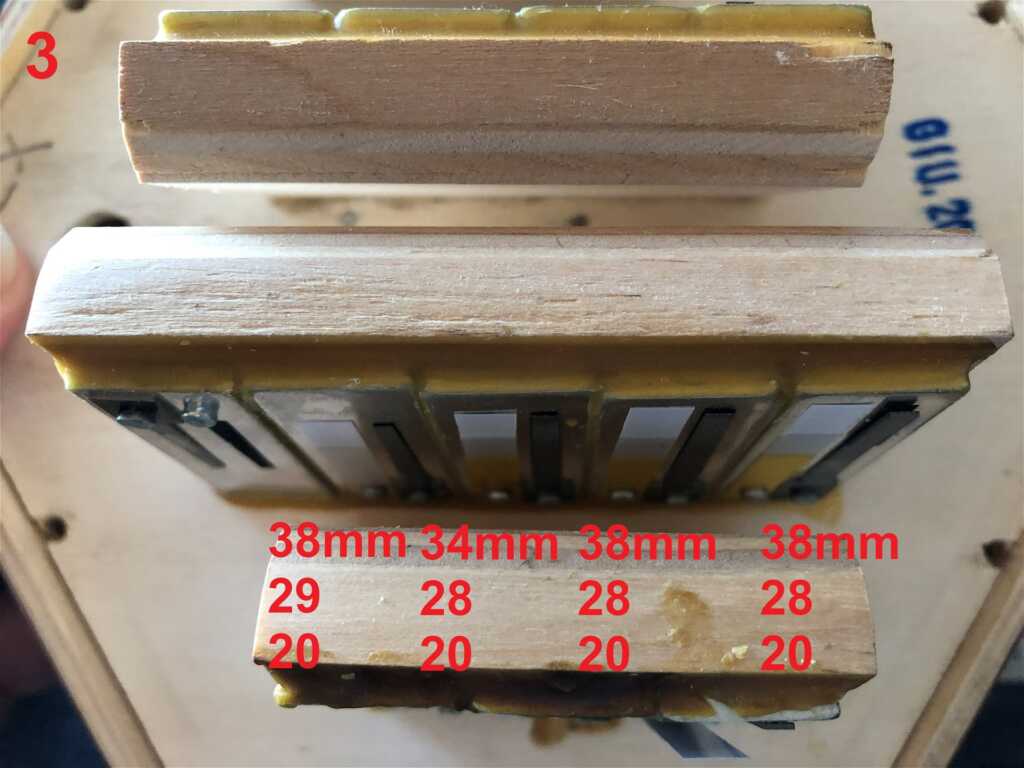

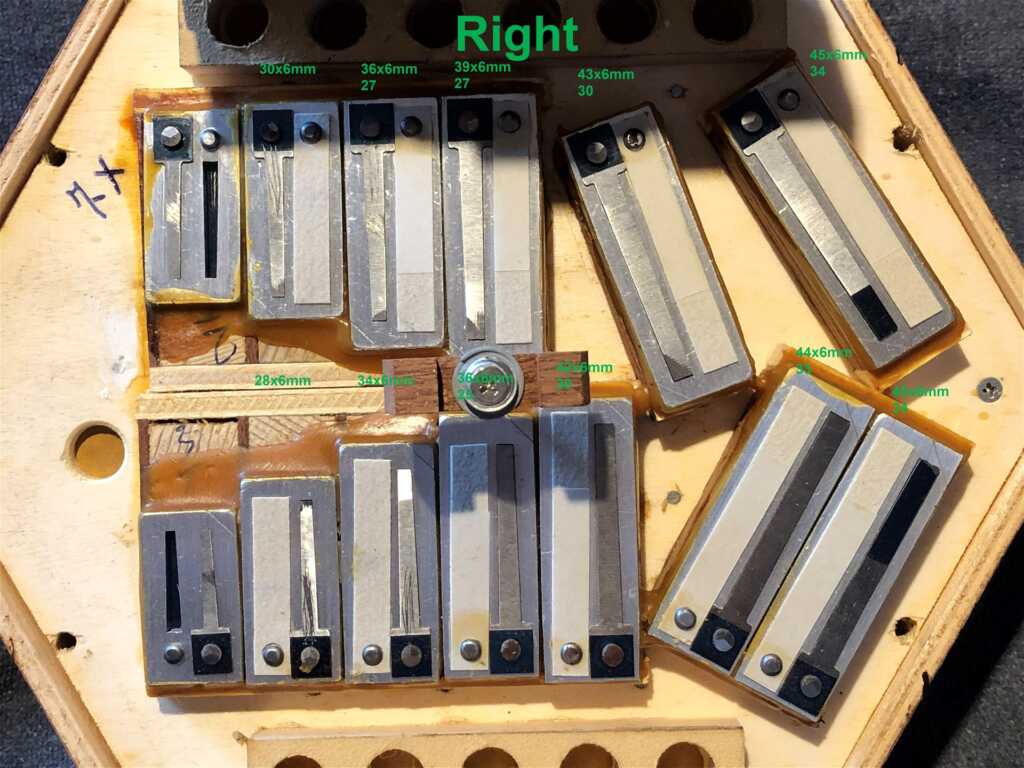

Bastari / Stagi（バスタリ・スタジー）イングリッシュ・コンサーティーナ 48ボタン Tenor(テナー)

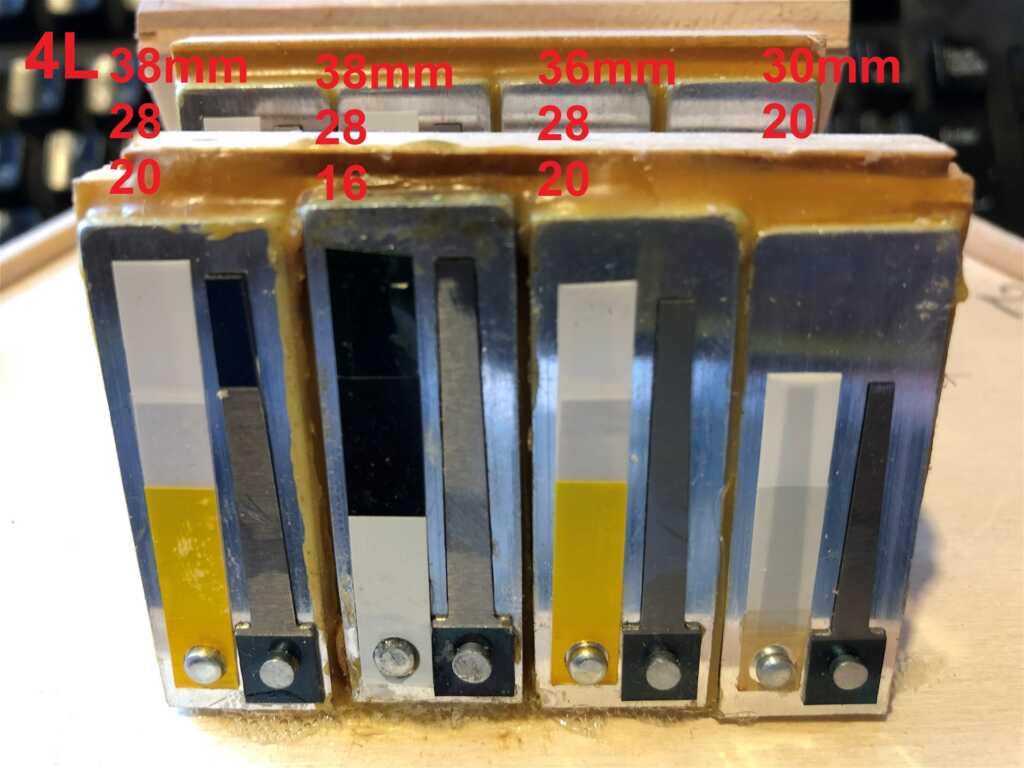

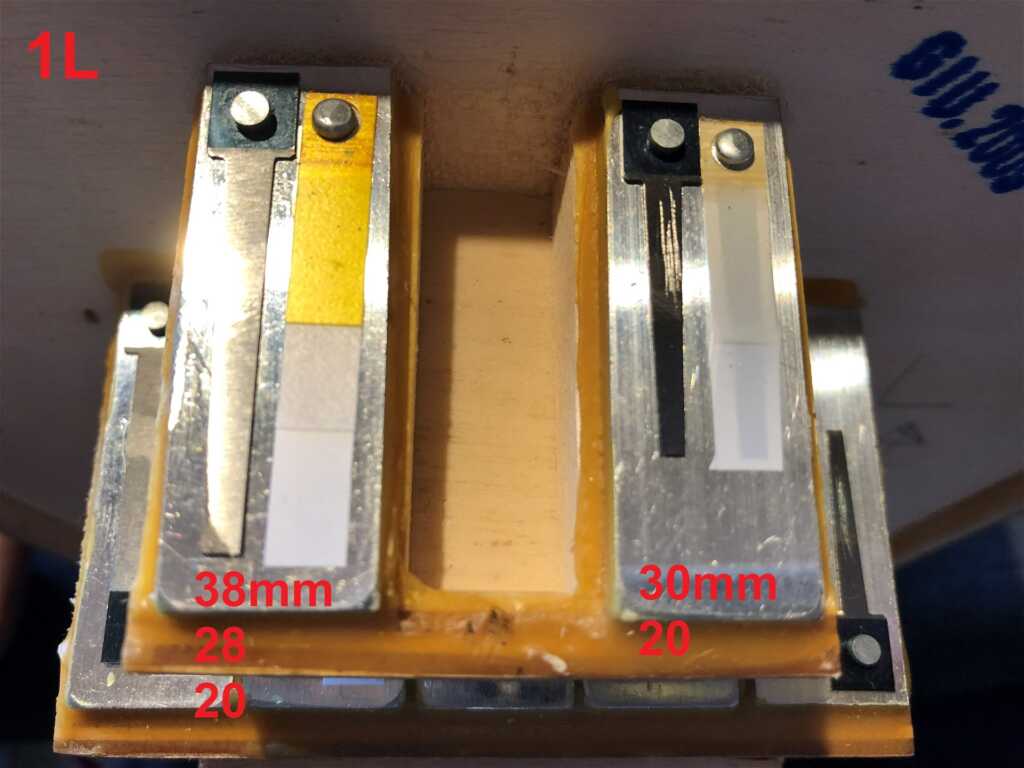

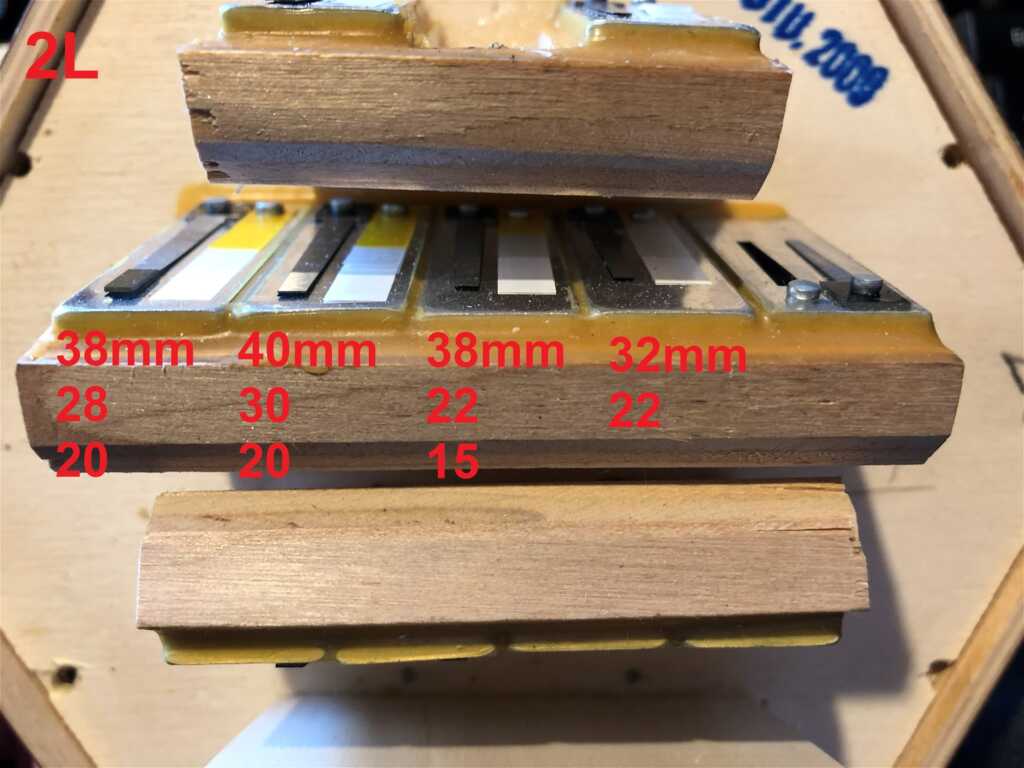

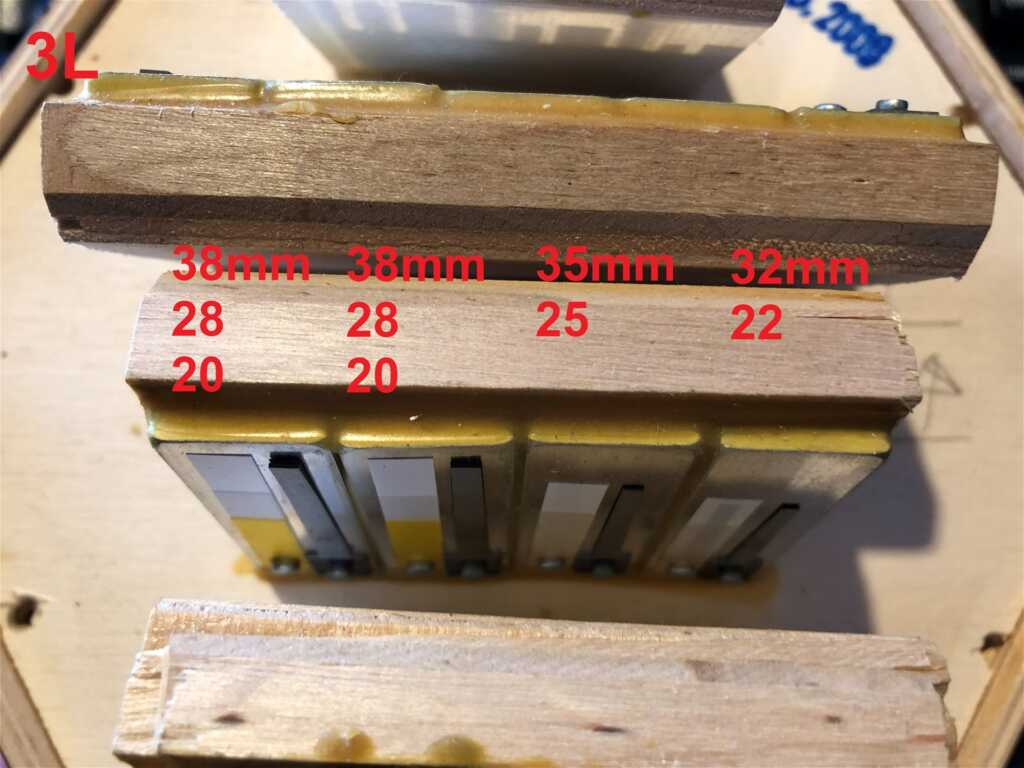

Bastari / Stagi（バスタリ・スタジー）イングリッシュ・コンサーティーナ 30ボタン Treble(ソプラノ)

リードバルブ(さぶた革)の集計結果

リードバルブ(さぶた革)は3層構造になっているものがあるので、それはLayerとして記載しました。並び順は1stLayerでの長い順です。

1stLayer	2ndLayer	3rdLayer	width	pieces	Side	Type
45	33		6	1	Left	48Tenor
44	33		6	2	Left	48Tenor
44	33		6	1	Left	48Tenor
44	32		6	1	Left	48Tenor
44	30		6	1	Left	48Tenor
42	30		6	2	Left	48Tenor
41	30		6	1	Left	48Tenor
41	29		6	1	Left	48Tenor
38	27		6	1	Left	48Tenor
36	26		6	1	Left	48Tenor
36	25		6	1	Left	48Tenor
37			6	1	Left	48Tenor
34			6	2	Left	48Tenor
32			6	2	Left	48Tenor
30			6	2	Left	48Tenor
40	30	20	6	1	Left	30Treble
38	28	20	6	2	Left	30Treble
38	28	20	6	2	Left	30Treble
36	28	20	6	1	Left	30Treble
35	25		6	1	Left	30Treble
32	22		6	1	Left	30Treble
38	22	15	6	1	Left	30Treble
29	22		6	1	Left	30Treble
30	22		6	1	Left	30Treble
30	20		6	2	Left	30Treble
45	34		6	6	Right	48Tenor
44	33		6	1	Right	48Tenor
43	30		6	1	Right	48Tenor
42	30		6	2	Right	48Tenor
38	29		6	1	Right	48Tenor
36	29		6	1	Right	48Tenor
39	27		6	1	Right	48Tenor
36	27		6	1	Right	48Tenor
36	25		6	2	Right	48Tenor
34			6	2	Right	48Tenor
33			6	1	Right	48Tenor
30			6	1	Right	48Tenor
28			6	1	Right	48Tenor
38	29	20	6	1	Right	30Treble
36	28	20	6	1	Right	30Treble
30	28	20	6	1	Right	30Treble
38	28	20	6	4	Right	30Treble
34	28	20	6	1	Right	30Treble
36	24	12	6	1	Right	30Treble
31	23		6	1	Right	30Treble
32	22		6	2	Right	30Treble

リードバルブ(さぶた革)の共通する長さを算出した結果

注文時には、それぞれの長さを指定する必要があります。その際に全部の長さを指定するのは大変なので、共通する長さを算出し、長さの長いものは切ることにします。

統合ID	1stLayer (Max)	2nd (Max)	3rd (Max)	カバーする範囲
Type-Alpha	45mm	34mm	25mm	1stLayerが45以下、2ndが34以下、3rdが25以下の全セット
Type-Beta	36mm	25mm	25mm	3rdが2枚重ねの特殊パターン（B）用
Type-Gamma	38mm	27mm	24mm	2nd/3rdの比率が特殊なパターン（C）用

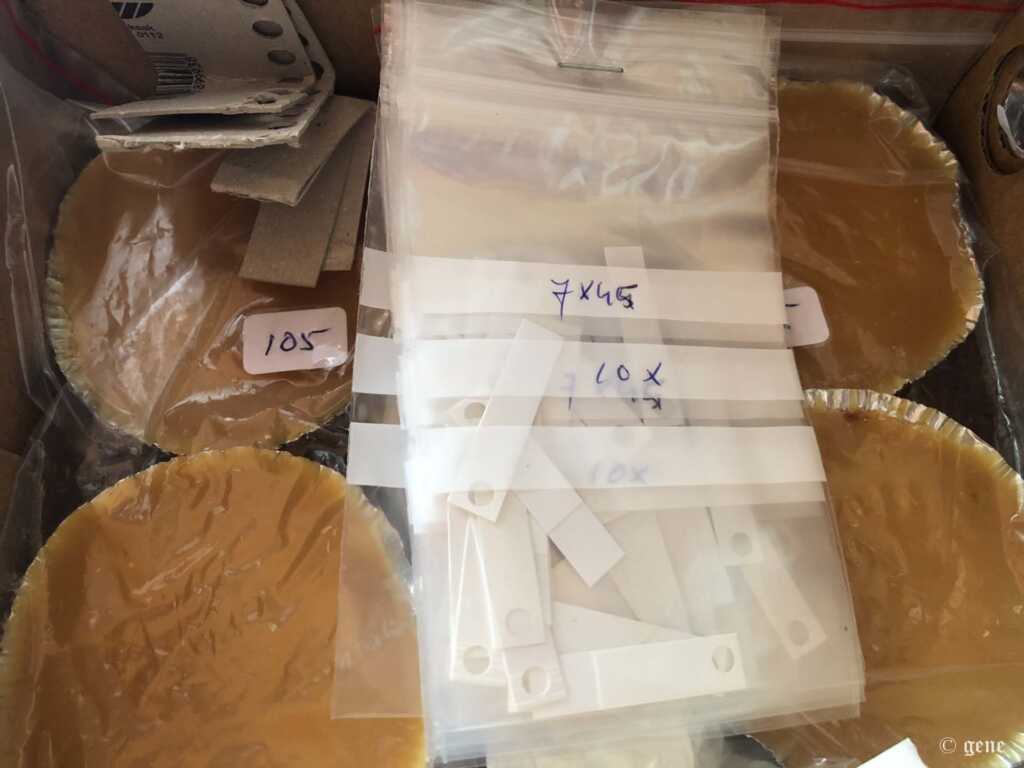

として、この内容をもとにリードバルブ(さぶた革)と蜜蝋をデンマークに注文しました。

該当機種の解説

あわせて読みたい

Bastari / Stagi（バスタリ・スタジー）イングリッシュ・コンサーティーナ 48ボタン Tenor(テナー) 概要 Bastari / Stagi（バスタリ・スタジー）イングリッシュ・コンサーティーナ 48ボタン Tenor(テナー)です。代理店が異なるとStagi/Gremlinなどのブランド名で販売さ...

あわせて読みたい

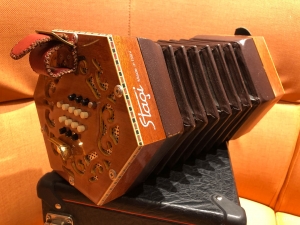

Stagi（スタジー）イングリッシュ・コンサーティーナ 30ボタン Treble(ソプラノ) 概要 Stagi（スタジ）イングリッシュ・コンサーティーナ 30ボタンです。代理店が異なるとBastari/Gremlinなどのブランド名で販売されています。製造元はイタリアのfabbr...
